江西玉柴柴油发电机房的设计规范以及机组安装规范

江西玉柴柴油发电机机房设备安置应符合机组运行工艺要求，力求紧凑、经济合理、保证安全且便于维护。

1、装置的诸因素

装置一台柴油发电机需要考虑的因素有：地板的厚度、通道及维修保养的方位、轰动、通风、排风管的连接以及隔热、机房的降噪、燃油箱大小及安放方位，并以当地的或国家的环保条例为准。

2、柴油发电机的装置方位

柴油发电机能够装置在地下室、地上或者屋顶。通常柴油发电机房应留有满足的空间让空气流通，而发动机和交流发电机四周也留有满足的空间。

3、柴油发电机的固定

一台正确制作的柴油发电机在装运时已用刚性底座将整机装在上面，并已准确地调校好了沟通发电机和发动机，因而只需要放置在预定的方位上（较大的柴油发电机组需要装置减震垫）。并水平放好如下图：

4、抗震装置

柴油发电机是把整机固定在减震垫上以防机器承受或传递有害的或不适合的轰动。当有少量轰动时，橡胶垫会起到减震的效果。钢弹簧加橡胶垫用来减轻较大的震动。

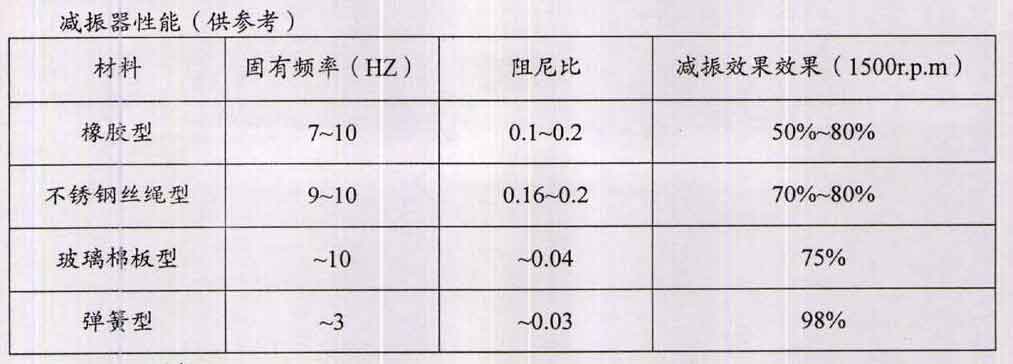

减震性能见图：

5、地板的负重

地板的负重取决于整个柴油发电机的分量（当然也包括燃油和水）体积的巨细和减震垫的数目，若底座直接装置在地板上，则地板的负重计算公式如下：

地板负重=整个发电机组的动态分量/滑轨的面积

假如机组装有减震垫，柴油发电机的分量又是均匀地分布在每一个减震垫上，地板的负重计算公式如下：

地板负重=整个发电机组的动态分量/（减震的面积x减震垫的个数）

因而，地板的负重能够用添加减震垫数目来减少。

假如分量不是均匀地分布，最大地板压力将在支撑分量最大的减震垫上产生（假设全部减震垫的同样巨细）。公式如下：

最大地板压力=负重最大的减震垫上的分量/减震垫的面积

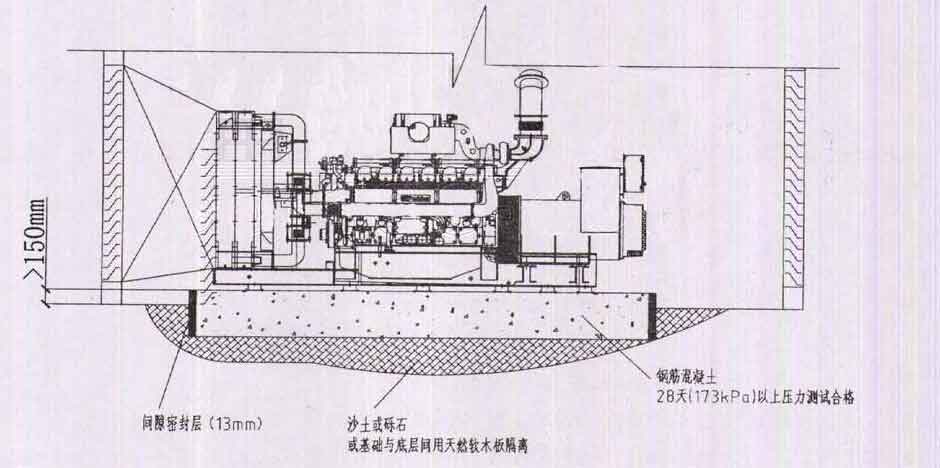

6、根底

混凝土底垫尺寸为：

机组宽+300mm，机组长+300mm，高出地上：150mm

B=（2.0xM）/（LxWxd）

M:机组质量（kg）

d：混凝土密度（2322kg/m?）

B：基础深度（m）

L：基础长度（m）

W：基础宽度（m）
